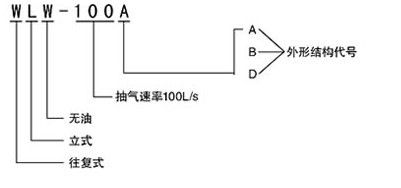

一、WLW型往復真空泵的型號意義：
 |
二、WLW型往復真空泵使用范圍：
WLW型往復真空泵是W型往復真空泵的更新?lián)Q代產品，是獲得粗真空的主要設備。由于采用全密封裝置，實現了曲軸箱和汽缸的完全隔離；加上活塞環使用了自潤滑材料，便實現了先進的無油潤滑。由于無污水排放，所以WLW型往復真空泵特別適用于化工、醫藥和食品等行業的真空蒸餾、真空蒸發、真空干燥、真空濃縮、真空浸漬等工藝過程中。特別需要在清潔高真空或者氣體需潔凈回收的環境中應用。WLW型往復真空泵克服了需潤滑油所帶來的污染。若應用于抽除易燃易爆氣體時，或者當壓縮機使用時，應向我公司提出特殊訂貨要求。
三、WLW型往復真空泵的特點：
1、WLW型往復真空泵極限真空度高（4.5—15mmHg）。
2、WLW型往復真空泵無油：采用填充聚四氟乙烯活塞環可保證氣缸不需要潤滑油即可正常運行，避免了油污染、浪費及忘記加油所造成的事故。
3、WLW型往復真空泵可改變配件材質用于抽吸腐蝕性介質。WLWF系列采用不銹鋼或襯氟、鈦材料、能耐各類酸、堿、有機溶劑腐蝕。
4、WLW型往復真空泵節能，節水，節省占地面積。
5、WLW型往復真空泵氣缸、活塞環、曲軸、十字頭的平均磨損率大為降低，延長了使用壽命，使用壽命長（4—10倍）。
6、WLW型往復真空泵因消除了橫波劣性振動，降低了噪聲。
7、外形簡潔美觀、操作、維修方便。
8、WLW型往復真空泵可與羅茨泵組成羅茨立式無油往復真空機組
四、WLW型往復真空泵的工作原理：
WWLW型往復真空泵主要由機械傳動部分、機械抽氣部分和隔油部分組成，機械傳動部分分為曲柄和連桿機構，由電動機帶動皮帶輪，然后通過曲軸、連桿、十字頭傳遞給活塞，由皮帶輪的圓周運動變?yōu)榛钊闹本�運動。泵機械抽氣部分主要依靠活塞在汽缸內的往復運動來完成。氣缸內的活塞上有活塞環，保證被活塞間隔開的氣缸兩端氣密封性。WLW型往復真空泵活塞在氣缸內做往復運動時，不斷的改變氣缸兩端的容積，一端容積擴大吸入氣體，另一端容積縮小排出氣體�；钊c氣閥的聯合作用，周期地完成 吸氣和排氣作用。隔油腔及充氣腔將機械傳動部分與氣體流通部分隔開，以防止油漏入、或帶入氣缸內。當要求抽吸氣回收時，充氣腔內可充入該種氣體。以防止空氣漏入氣缸內而影響氣體純度。如下圖

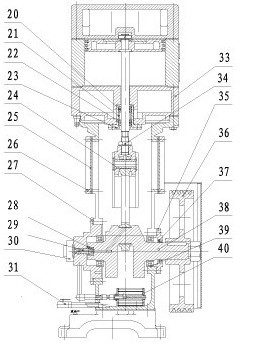

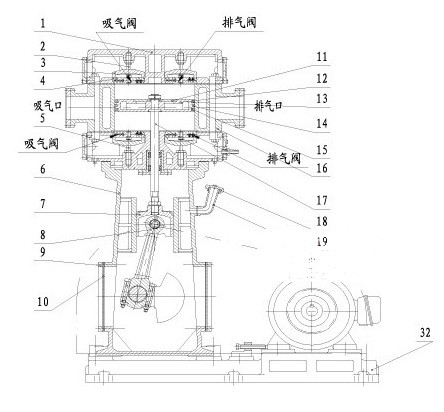

五、WLW型往復真空泵結構圖： |
|
| 1、上泵蓋 |
2、氣閥上頂桿 |
3、氣閥壓蓋 |
4、氣閥 |
5、氣閥下頂桿 |
6、機身 |
7、十字頭 |
8、連桿 |
| 9、大油窗壓蓋 |
10、大油窗視鏡 |
11、活塞大墊圈 |
12、活塞 |
13、小活塞環 |
14、大活塞環 |
15、彈性圈 |
16、泵體 |
| 17、活塞桿 |
18、加油管蓋 |
19、加油管 |
20、油封 |
21、油封墊圈 |
22、油封襯 |
23、油封襯壓蓋 |
24、銷子 |
| 25、小油窗視鏡 |
26、小油窗壓蓋 |
27、曲軸悶蓋 |
28、曲軸接接 |
29、連接桿 |
30、機油泵 |
31、放油管 |
33、下泵蓋 |
| 34、活塞螺母 |
35、曲軸通蓋 |
36、大帶皮輪 |
37、骨架油封 |
38、曲軸 |
39、軸承 |
32、底座 |
40、濾油器 |
|
六、WLW型往復真空泵技術參數表： |
| 型號/參數/項目 |
WLW-50B |
WLW-70B |
WLW-100B |
WLW-150B |
WLW-200B |
WLW-300B |
WLW-400B |
WLW-600B |
WLW-1000B |
| 抽氣速率L/S(m3/h) |
50(180) |
70(250) |
100(360) |
150(540) |
200(720) |
300(1080) |
400(1440) |
600(2160) |
1000(360 |
| 極限壓力Torr(kpa) |
15(2.0) |
15(2.0) |
15(2.0) |
15(2.0) |
15(2.0) |
15(2.0) |
15(2.0) |
15(2.0) |
15(2.0) |
| 電動機型號 |
Y132M1-6 |
Y132M-4 |
Y160M-6 |
Y160L-6 |
Y180L-6 |
Y200L2-6 |
Y225M-6 |
Y280S-6 |
Y315M-6 |
| 電動機功率 |
4 |
5.5 |
7.5 |
11 |
15 |
22 |
30 |
45 |
90 |
| 吸氣通徑 |
∮50 |
∮50 |
∮100 |
∮125 |
∮125 |
∮160 |
∮160 |
∮250 |
∮320 |
| 排氣通徑 |
∮50 |
∮50 |
∮100 |
∮125 |
∮125 |
∮160 |
∮160 |
∮250 |
∮320 |
| 噪音dB(A) |
≤70 |
≤70 |
≤78 |
≤80 |
≤80 |
≤80 |
≤80 |
≤80 |
≤90 |
| 重量含電機(Kg) |
500 |
580 |
700 |
900 |
1000 |
1500 |
1700 |
2500 |
4500 |
|

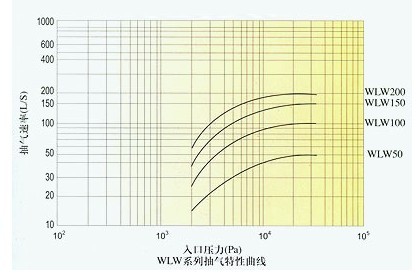

| 七、WLW型往復真空泵性能曲線圖： |
 |

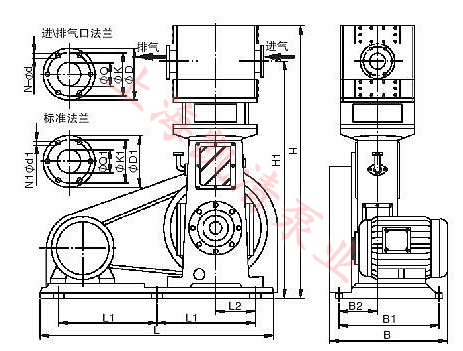

| 八、WLW型往復真空泵安裝尺寸圖： |
 |
| 尺寸/型號 |
WLW-50B |
WLW-100B |
WLW-150B |
WLW-200B |
WLW-300B |
WLW-400B |
WLW-600B |
WLW-1000B |
| L |
1020 |
1150 |
1280 |
1300 |
1500 |
1500 |
1950 |
2410 |
| L1 |
400 |
485 |
560 |
560 |
660 |
660 |
885 |
955 |
| L2 |
158 |
195 |
245 |
245 |
310 |
310 |
360 |
475 |
| B |
530 |
640 |
680 |
740 |
875 |
875 |
1050 |
1850 |
| B1 |
320 |
360 |
450 |
450 |
500 |
500 |
720 |
860 |
| B2 |
207 |
238 |
275 |
275 |
300 |
300 |
465 |
520 |
| H |
1280 |
1520 |
1725 |
1725 |
2100 |
2100 |
2550 |
2700 |
| H1 |
1020 |
1275 |
1465 |
1440 |
1700 |
1700 |
2120 |
2300 |
| ∮D |
115 |
170 |
200 |
200 |
230 |
230 |
335 |
425 |
| ∮K |
90 |
145 |
175 |
175 |
200 |
200 |
310 |
395 |
| ∮Q |
50 |
100 |
125 |
125 |
160 |
160 |
250 |
320 |
| N |
4 |
8 |
8 |
8 |
8 |
8 |
8 |
12 |
| ∮d |
M12 |
10 |
12 |
12 |
12 |
12 |
12 |
14 |
| ∮D1 |
160 |
215 |
245 |
245 |
280 |
280 |
390 |
440 |
| ∮K1 |
125 |
180 |
210 |
210 |
240 |
240 |
390 |
440 |
| ∮Q1 |
50 |
100 |
125 |
125 |
160 |
160 |
250 |
320 |
| N1 |
4 |
8 |
8 |
8 |
8 |
8 |
12 |
12 |
| ∮d1 |
18 |
18 |
18 |
18 |
22 |
22 |
22 |
22 |
|
WLW型往復真空泵的選型須知：
一、請?zhí)峁┮韵略敿?xì)數據：①WLW型往復真空泵的產品名稱與型號②WLW型往復真空泵的真空度要求單位PA或MPA③WLW型往復真空泵抽速要求單位L/S或M3/MIN④WLW型往復真空泵的使用與否和工作條件⑤WLW型往復真空泵的電機功率（KW）⑥WLW型往復真空泵的電機轉速（r/min）⑦WLW型往復真空泵的電壓〔V〕⑧WLW型往復真空泵的進出口口徑⑨WLW型往復真空泵的材質要求⑩WLW型往復真空泵是否帶附件，以便我們的為您正確選型。
二、若已經由設計單位選定我公司的WLW型往復真空泵的產品型號，請按型號直接向公司銷售部訂購。
三、當使用的場合非常重要或環境比較復雜時,請您盡量提供設計圖紙和詳細參數，由我們的技術專家為您選型確認。 |
